Старлайн V7 не работает

Andrei_af35

Поставил новый аккум, подцепил провода - а сигналка молчит. Вообще никакой реакции на питание (ни щелчка, ни отклика на брелоки). Сдохла?

VETALEG

я слышал, что изобрели такие маленькие эти.... красненькие... и жёлтенькие .... как их... во! предохранители!
или врут?

Andrei_af35

Врут, сейчас никому верить нельзя.

Но внутри каких-то пластиковых штучек есть проволочки. И они целы.

mongolor

Andrei_af35
а тестер чо? молчит как партизан?

Andrei_af35

Ога, молчит.. Батарейкааааа...села.
Кроме приходящих на клемму сигналки + и - что можно прозвонить?

lelik69

когда подаёшь на сигналку только + и - (красный и чёрный провод),поворотники должны отмаргаться. Если этого не произошло, то дальше можно не звонить.

Agrum

зимовка в холодном гараже свершила своё черное дело?

KAKTYC_Error

да всё должно быть нормально... посмотри на предохранитель и поменя батарейку в брелке.. такая же тема, точнее похожая была...

Andrei_af35

Таки сдохла. Другой блок при подключении отмигивается, а у моего ноль реакции.

Кто-нибудь занимается их ремонтом? Или менять только?
Какие есть сигналки кроме старлайна?

murez

Andrei_af35 писал(а):

Какие есть сигналки кроме старлайна?

народный вариант

Andrei_af35

Это же автосигналка! У меня на мотике стояла другая :

lelik69

Andrei_af35 писал(а):

Таки сдохла. Другой блок при подключении отмигивается, а у моего ноль реакции.

Кто-нибудь занимается их ремонтом? Или менять только?
Какие есть сигналки кроме старлайна?

Могу посмотреть

Andrei_af35

lelik69

Куда привезти?

sncat

Старлайн мото рулит!

А мои Томогавки живут и живут

Andrei_af35

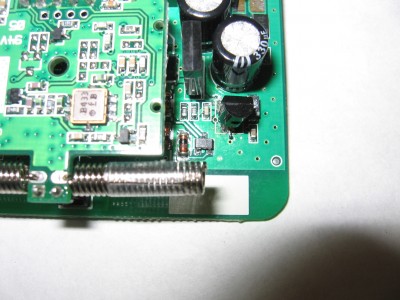

Это фотка из инета, и вроде V5. У меня ровно та же микросхема выгорела, только совсем незаметно. Если под лампой приглядеться, то можно увидеть, что подгоревшая.

http://img-fotki.yandex.ru/get/3601/slonikus.0/0_d774_4c4f9a6b_orig

На микросхемке (транзистор?) написано 24 Z5..
Подлежит ли она замене?

Andrei_af35

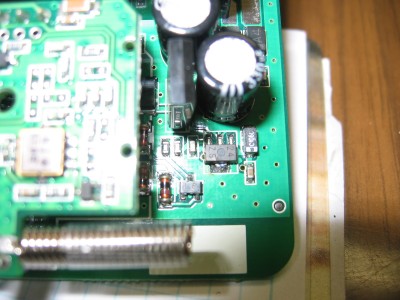

Фотка.

lelik69

Andrei_af35 писал(а):

lelik69

Куда привезти?

Смотри ЛС.

Andrei_af35

Заменили стабилизатор напряжения на 78L05 в корпусе ТО92.
На брелок откликается, релюшки щёлкают. На днях поставлю, проверю работоспособность остального.

Andrei_af35

Кстати, всё работало замечательно, но может быть это правильнее:

Инфа с Сильвервинг-форума. Автор, ARF. (http://forum.silver-wing.info/index.php?topic=155.msg18685#msg18685)

Цитата:

(пост для тех кто будет рыскать в инете на тему правильного напряжения)

Искал.. и не нашел, видимо какая-то редкая китаезная контора делает, либо в даташите не было топ маркинга(такое бывает).
Мне ответил на форуме инженер из Starline, там стабилизатор 3.0V.

Следовательно, если вы пойдете в магазин, то покупать: 78L03 в корпусе SOT-89.
Вот примеры популярных микросхем: NJM78L03UA, MCP1804T-3002I/MB.

На форумах люди ставят 5В стабилизатор, я попробовал лабораторником с выпаянным радиомодулем.. и если на 3.3В схема потребляла 1.7мА, то при 5В уже 8мА! (а по инструкции он должен кушать с радиомодулем не более 4мА!)
Изначально была проблема, что все микросхемы с большим диапазоном питания (2.5-5), по этому основные варианты были: 2.5, 3.3, 5.
2.5 - был отсеян, потому что микросхема в радиомодуле работает от 2.7В
5 - слишком много ест даже без радиомодуля
Осталось 3.3, а в результате выяснилось, что 3.0В!
Сейчас у меня запаян NJM78L03UA, все работает и ток потребления в диапазоне.

Сигналка будет нормально работать и от 3.3В стабилизатора, но будет чуток больше есть. А вот при 5В может деградировать передатчик из-за превышения мощности.

UPD! Все же нашел даташит на LDO что установлен. Действительно не очень популярная Японская контора TOREX
Установлена серия XC6202. Uвх - 20В, Uвых - 3.0В, Iмакс - 150мА. Топ маркинг полностью совпадает!
Даташит: http://www.torex-europe.com/products/range/118
